Ошибка Omron R88D 40.0: сбой абсолютного энкодера или батарея
Ошибка 40.0 на серводрайвере Omron R88D обычно появляется сразу после включения станка или после замены двигателя и кабеля. Привод сообщает о сбое системы абсолютного энкодера: он потерял многооборотный счёт положения. Причина часто в разряженной или отсоединённой батарее, но бывает и в обрыве кабеля или неисправности самого датчика. Ниже собрана таблица смежных кодов, порядок диагностики и процедура восстановления позиции. Сначала мы пошагово определяем, что именно вышло из строя, и только потом решаем, что менять.
- Что означает ошибка 40.0 и как работает абсолютный энкодер
- Коды ошибок энкодера и питания привода
- Батарея или энкодер: как отличить причину
- Порядок диагностики
- Сброс ошибки и восстановление нулевой позиции
- Профилактика и замена узлов
- Заключение
Что означает ошибка 40.0 и как работает абсолютный энкодер
Абсолютный энкодер — датчик положения вала двигателя, который «помнит» позицию и после выключения станка. Внутри него есть однооборотная часть, определяющая угол внутри одного оборота, и многооборотный счётчик, считающий целые обороты. При выключенном питании привода многооборотный счётчик получает энергию от внешней литиевой батареи (резервный источник). Если батарея разряжена, отсоединена или отключили кабель энкодера без питания, счётчик теряет данные. Тогда привод формирует аварию абсолютного энкодера. В руководствах Omron для ряда серий R88D это код 40.0 (Absolute Encoder System Down Error).
Важно понимать последствия. Сама по себе потеря многооборотного счёта не повреждает двигатель или привод, но координата оси теряет привязку к станку. Поэтому после устранения причины нужно заново выполнить настройку абсолютного энкодера и поиск нуля. Подробнее о разнице между типами датчиков читайте в материале «Абсолютный и инкрементальный энкодер: в чём разница».
Оговорка. Точный номер кода, его формулировка и способ сброса зависят от серии привода (R88D-KT, R88D-1S, R88D-WT и других), версии прошивки и конфигурации станка. Прежде чем действовать, сверьтесь с руководством по обслуживанию вашей серии. Таблицы ниже — ориентир для диагностики, а не замена документации.
Коды ошибок энкодера и питания привода
Группа энкодерных аварий относится к цепи обратной связи: датчик, кабель, разъём и входная часть управляющей платы привода. Такие ошибки опасны тем, что при потере обратной связи привод не может безопасно управлять двигателем. Станок останавливает оси, а при вынужденном перемещении без поиска нуля возможно столкновение инструмента с деталью или упором.
Для серии G5 (R88D-KT) чаще всего встречаются такие коды. Сверяйте их по руководству вашей модели.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| 40.0 | Сбой системы абсолютного энкодера: потеряно питание резервного счётчика | Разряженная или отключённая батарея, снятый разъём энкодера при выключенном приводе | Напряжение батареи, контакты в держателе, целостность кабеля энкодера |
| 40.1 | Переполнение многооборотного счётчика (по описанию в руководстве серии) | Выход за допустимый диапазон вращения, неверные параметры | Параметры диапазона абсолютного энкодера, механика привода оси |
| 21.0, 21.1 | Ошибка связи с энкодером | Обрыв или помехи в кабеле, плохой разъём, неисправный датчик | Кабель энкодера, экран и заземление, подтяжка разъёмов |
| 24.0 | Переполнение счётчика ошибки положения | Заклинивание оси, слишком большие ускорения, обрыв фазы двигателя | Механика оси, подключение силового кабеля, усиление в параметрах |
| 16.0 | Перегрузка привода или двигателя | Повышенная нагрузка, заклинивание, неверный подбор двигателя | Нагрузка на ось, температура, режим работы |
Ошибку 16.0 мы разбирали отдельно: Omron R88D 16.0: перегрузка привода. Если 40.0 появляется вместе с кодами связи 21.x, причина, скорее всего, в кабеле или разъёме, а не в батарее. Общие подходы к проблемам чтения датчика описаны в статье «Ошибки чтения энкодера: загрязнение, зазоры и другие причины».
Батарея или энкодер: как отличить причину
Ошибка 40.0 сама по себе не говорит, виновата батарея или датчик. Её можно разделить по обстоятельствам появления и по поведению привода. Ниже — сравнительная таблица основных признаков.
| Признак | Разряд или отсутствие батареи | Отказ энкодера или кабеля |
|---|---|---|
| Когда появляется | После долгого простоя, после отключения питания станка | Внезапно при работе, после вибрации, замены двигателя или кабеля |
| Сопутствующие коды | Предупреждение о низком напряжении батареи (если поддерживается серией) | Коды связи 21.x, перегрузки, перегрева |
| После замены батареи и сброса | Ошибка уходит и больше не возвращается | Ошибка возвращается сразу или в течение нескольких включений |
| Напряжение батареи на клеммах | Ниже нормы или нуль | В норме (около номинала для литиевого элемента — уточняйте по руководству) |
| Состояние кабеля и разъёма | Без видимых дефектов | Следы износа, нагрев, окисление, слабая фиксация |
Родственная ситуация с потерей абсолютной позиции из-за батареи описана в материале «Потеря абсолютной позиции ЧПУ: батарея энкодера». Для приводов других производителей схема та же: см. разборы Mitsubishi MR-J AL25 и Yaskawa A.830.
Порядок диагностики
Диагностику стоит вести от простого к сложному. Так вы не замените дорогой двигатель, когда причина — плохой контакт в держателе батареи.
- Зафиксируйте код и условия. Запишите, что показывает индикатор привода и ЧПУ, как давно простаивал станок, что делали с ним перед аварией (замена двигателя, кабелей, питания). Это поможет определить направление поиска.
- Проверьте батарею. Измерьте напряжение под нагрузкой, если это допускает конструкция, и сверьте с руководством. Осмотрите держатель: окисление контактов, слабое прижатие, обломанная защёлка. Если батарея старше срока службы, замените её независимо от показаний.
- Осмотрите кабель энкодера. Проверьте целостность по всей длине, особенно в местах изгиба кабельных цепей. Проверьте разъёмы на двигателе и на приводе: плотность посадки, погнутые контакты, следы масла и СОЖ.
- Проверьте питание резервной цепи. Убедитесь, что при выключенном приводе батарея реально подключена к энкодеру и не отсоединяется вместе с кабелем.
- Сбросьте ошибку по процедуре серии (см. следующий раздел) и повторите включение несколько раз. Если ошибка не возвращается, причиной была батарея.
- Если ошибка возвращается, проверьте энкодер заменой кабеля или, при наличии, подключением заведомо исправного двигателя. Окончательный вывод об отказе датчика делается только после исключения кабеля и разъёмов.
Датчик или управляющая часть привода
Различать отказ управляющей платы и отказ силовой части нужно по признакам. Если светится индикатор силового напряжения, привод включается, при этом ошибки энкодера (21.x, 40.x) появляются на разных осях подряд, то проблема чаще в общем питании управляющей части или помехах. Если ошибка стоит только на одной оси, а соседние приводы того же типа работают, проверяйте цепь именно этой оси: кабель, двигатель, разъём. Перегрузки по току, перегрев радиатора и замыкания в силовой части дают отдельные коды (например, 14.0 — перегрузка по току, по руководству серии) и редко проявляются как чистая 40.0. Общая методика приведена в статье «Диагностика серво-системы ЧПУ» и в материале «Сервопривод не запускается: диагностика».
Сброс ошибки и восстановление нулевой позиции
Обычный сброс аварии кнопкой здесь не помогает: код 40.0 в ряде серий очищается только специальной процедурой настройки (setup) абсолютного энкодера. Выполняется она с панели привода или через ПО Omron (например, CX-Drive) — уточняйте по руководству вашей серии. Общая последовательность такая:
- Установите исправную батарею или подключите резервное питание энкодера, как предусмотрено конструкцией.
- Включите питание управляющей части привода и убедитесь, что код ошибки по-прежнему отображается.
- Выполните процедуру сброса абсолютного энкодера, затем перезапустите привод (отключите питание и включите заново).
- Убедитесь, что ошибка 40.0 не появилась. Проверьте параметры диапазона вращения оси, если менялись двигатель или передаточное отношение.
- Выполните поиск нуля (референцирование) оси на станке и скорректируйте смещения, если они задавались заранее.
После сброса многооборотный счётчик начинается заново, поэтому старые координаты станка недействительны. Нулевую точку и ограничения хода нужно подтвердить. Двигайтесь осторожно, на малой подаче и вдали от упоров. Типичные причины сбоя поиска нуля разобраны в статье «Станок ЧПУ не находит ноль: ошибка референции».
Профилактика и замена узлов
Чтобы код 40.0 не повторялся, соблюдайте простые правила эксплуатации:
- меняйте батарею по регламенту, раз в год, не дожидаясь аварийного сигнала. Срок службы и тип элемента смотрите в руководстве вашей серии;
- меняйте батарею при включённом питании привода, тогда счётчик не теряет данные;
- не снимайте разъём энкодера при выключенном приводе без необходимости, иначе резервная цепь разомкнётся;
- прокладывайте кабели энкодера отдельно от силовых, экраны подключайте строго по схеме;
- после ремонта или перестановки двигателя заранее планируйте повторное референцирование осей.
Если диагностика показала, что отказал сам энкодер или двигатель, нужна замена на модель с тем же типом датчика и совместимым интерфейсом. Принципы подбора описаны в статье «Подбор энкодера по сервомотору». Для привода Omron нужен двигатель Omron из соответствующей серии. В нашем каталоге доступны сервомоторы и энкодеры других производителей, например двигатели с абсолютным датчиком FANUC. Пример ниже полезен, если на станке встречаются привода разных брендов, но для замены на Omron эти двигатели напрямую не подходят.

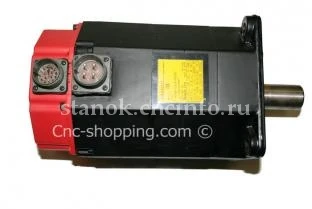

Сервомотор FANUC с абсолютным датчиком положения (Absolute Pulse Coder). Такой двигатель тоже требует резервного питания энкодера и повторного поиска нуля после потери данных.
Двигатель FANUC старшей модели с абсолютным датчиком. Подходит в качестве примера для сравнения конструкции датчиков при смешанном парке приводов.
Если нужен ремонт привода или подбор комплектующих, обратитесь к странице ремонт промышленного оборудования. Отказ на оси нередко сказывается и на точности станка, поэтому после замены полезна проверка точности станка.
FAQ: частые вопросы
Что означает ошибка 40.0 на Omron R88D?
Для ряда серий это сбой системы абсолютного энкодера: потерян многооборотный счёт положения. Чаще всего причина в разряженной или отключённой батарее. Точную формулировку уточняйте в руководстве вашей серии.
Можно ли просто нажать сброс аварии?
Как правило, нет. Для кода 40.0 нужна процедура настройки абсолютного энкодера с панели привода или через ПО Omron, затем перезапуск питания. После этого оси требуют повторного поиска нуля.
Как понять, что виновата батарея, а не энкодер?
Если ошибка появилась после простоя или отключения питания, а после замены батареи и сброса не возвращается, причина в батарее. Возврат ошибки и сопутствующие коды связи 21.x указывают на кабель, разъём или датчик.
Менять батарею можно при включённом приводе?
Да, это рекомендуемый способ: при подаче питания на управляющую часть привода данные энкодера сохраняются. Порядок смотрите в руководстве вашей серии.
Нужно ли заново искать ноль после сброса 40.0?
Да. После сброса многооборотный счётчик начинается заново, прежние координаты станка недействительны. Выполните референцирование и проверьте ограничения хода.
Заключение
Ошибка 40.0 на Omron R88D — это сбой абсолютного энкодера, чаще всего из-за батареи, реже из-за кабеля или датчика. Начинайте с батареи и кабеля, сверяйте код с руководством вашей серии, после сброса обязательно выполните референцирование осей. Профилактическая замена батареи раз в год обходится заметно дешевле простоя.
Если ошибка возвращается после замены батареи и кабеля или нужна консультация по подбору двигателя и энкодера, обратитесь к специалистам ООО «Эффективное производство»: поможем определить причину и подобрать комплектующие.
