Ошибка Omron R88D 16.0: перегрузка сервопривода
Сервопривод Omron серии R88D останавливает ось и выводит на индикатор код 16.0. Это авария перегрузки (Overload): привод посчитал, что двигатель слишком долго работает с моментом выше номинального. Сам по себе код не говорит, виноват ли двигатель, механика, настройки или проводка. Ниже разобрано, как привод принимает решение об аварии, какие причины встречаются чаще всего и в каком порядке их проверять, чтобы не менять исправные узлы. Точное название и расшифровка кода зависят от серии и версии прошивки привода, поэтому сверяйте материал с руководством на вашу модель.
- Что означает авария 16.0 и как привод её определяет
- Основные причины перегрузки
- Порядок диагностики шаг за шагом
- Механика и датчики оси: что проверить
- Настройка и режим работы: когда виноваты параметры
- Когда нужен ремонт или замена
- Заключение
Что означает авария 16.0 и как привод её определяет
Servo drive (сервоусилитель) постоянно измеряет ток двигателя и пересчитывает его в нагрузку относительно номинального момента. Если нагрузка превышает номинал, привод запускает внутренний счётчик по обратнозависимой характеристике: чем больше превышение, тем быстрее срабатывает защита. Небольшая перегрузка допустима десятки секунд, значительная — доли секунды. Когда счётчик достигает предела, привод отключает выход и показывает 16.0.
Важно: это тепловая и токовая защита по расчётной модели, а не по реальному датчику температуры. Поэтому авария может появиться на холодном двигателе, если ось «упёрлась» в препятствие, и не появиться на нагретом, если момент в норме. Для сравнения, перегрев радиатора самого привода выводится отдельным кодом; подробнее о таких авариях — в материале про перегрев сервоусилителя.
Если вы работаете с приводами других производителей, логика похожа: см. разборы перегрузки Mitsubishi MR-J (AL.50, AL.51) и перегрузки Yaskawa (A.710, A.720). Общие принципы работы сервоусилителя изложены в статье «Что такое сервоусилитель ЧПУ».
Основные причины перегрузки
Все причины сводятся к одному: двигатель выдаёт больший момент, чем рассчитан на длительную работу. Либо нагрузка выросла, либо привод не может создать нужный момент эффективно, либо цикл слишком тяжёлый для выбранного двигателя.
| Группа причин | Типичные проявления | Что проверить в первую очередь |
|---|---|---|
| Механика оси | Ось идёт туго, слышен скрежет, авария на ходу или в одном месте хода | Вращение вала вручную при отсоединённой муфте, смазка, состояние ШВП и направляющих |
| Тормоз двигателя | Авария сразу при пуске, вал не вращается или греется | Подаётся ли напряжение растормаживания, слышен ли щелчок тормоза |
| Силовая проводка | Двигатель дёргается, не развивает момент, ток растёт | Порядок фаз U/V/W, целостность кабеля, затяжка клемм и разъёмов |
| Обратная связь | Колебания вала, вибрация, шум на низких скоростях | Кабель энкодера, экран, соединители, отсутствие помех |
| Настройка контура | Свист, вибрация на остановке, рост тока без роста нагрузки | Усиления контуров, отношение моментов инерции нагрузки и ротора |
| Режим работы | Авария после серии быстрых перемещений или при длинном цикле | Профиль ускорений, среднеквадратичный момент за цикл |
| Подбор двигателя и привода | Авария на новой или модернизированной оси | Соответствие модели привода и двигателя, запас по моменту |
На практике в станках и автоматизированных линиях чаще всего находят три вещи: заклинившую или загрязнённую механику, нерастормозившийся тормоз и неверный порядок фаз после замены кабеля или двигателя. Настройки «сами по себе» уходят заметно реже.
Порядок диагностики шаг за шагом
Начинайте с безопасных проверок без разборки и двигайтесь от простого к сложному. Работы с силовыми цепями выполняйте при обесточенном приводе, после разряда звена постоянного тока (время ожидания указано в руководстве на привод).
- Зафиксируйте обстоятельства аварии. Когда она появилась: при пуске, на разгоне, на постоянной скорости, после длительной работы. Это уже сужает круг причин.
- Дайте системе остыть и сбросите аварию. Если после сброса ось работает несколько минут, а потом авария возвращается, речь идёт о постепенном росте нагрузки или тепла.
- Посмотрите мониторинг нагрузки. В сервисных параметрах привода обычно доступны текущий момент и коэффициент нагрузки. Сравните значение на холостом ходу и под нагрузкой.
- Проверьте тормоз. Если двигатель с тормозом, убедитесь, что напряжение растормаживания подаётся и соответствует номиналу, а вал освобождается.
- Отсоедините двигатель от механизма. Если муфта доступна, прокрутите вал вручную: вращение должно быть ровным, без заеданий. Затем запустите двигатель без нагрузки.
- Оцените поведение без нагрузки. Если авария исчезает, ищите причину в механике. Если сохраняется, проверяйте проводку, обратную связь, настройки и сам двигатель.
- Проверьте кабели и разъёмы. Осмотрите силовой кабель и кабель энкодера на перетёртые места, окислившиеся контакты, неправильно подключённые фазы.
- Только затем меняйте узлы. Если все предыдущие шаги пройдены, а авария остаётся, подозревайте двигатель или силовую часть привода.
| Наблюдение | Вероятная причина | Следующий шаг |
|---|---|---|
| Авария пропадает при отсоединённой муфте | Механика оси | Проверить ШВП, направляющие, смазку, зажимы |
| Авария остаётся без нагрузки | Двигатель, кабель, привод или настройка | Проверить фазы, кабель энкодера, параметры |
| Вал не вращается, двигатель горячий | Тормоз не растормаживается или обрыв фазы | Измерить напряжение тормоза, проверить цепи U/V/W |
| Авария после серии быстрых циклов | Слишком тяжёлый профиль движения | Снизить ускорения, пересчитать момент за цикл |
| Авария только в одной зоне хода | Местный износ или загрязнение механики | Осмотреть участок, проверить датчики и упоры |
Общую методику, одинаково применимую к приводам разных марок, см. в материалах «Диагностика сервосистемы ЧПУ» и «Сервопривод не запускается: диагностика».
Механика и датчики оси: что проверить
Если по итогам диагностики вина на оси, проверяйте механику по цепочке «двигатель — муфта — винт — каретка». Типичные дефекты: износ или недостаток смазки в ШВП, перекос и задиры на направляющих, перетянутые опоры винта, неверно выставленная соосность муфты. Слишком большой люфт и износ винта косвенно тоже увеличивают нагрузку при реверсах; признаки описаны в статьях про люфт ходового винта и признаки износа ШВП.
Отдельный случай — ось, которая упирается в ограничитель из-за сбоя датчика. Если индуктивный датчик конечного положения или референтной метки неисправен либо сместился, ось не получает сигнал останова, упирается в механический упор и привод фиксирует перегрузку. Здесь стоит проверить сам датчик, зазор до метки и кабель. Для таких задач на оборудовании применяют, в частности, индуктивные датчики Omron серии E2E, подобрать которые по типоразмеру и выходу можно в разделе измерительных датчиков.

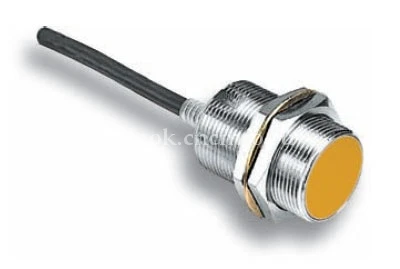

Индуктивный датчик Omron серии E2E. Применяется как бесконтактный датчик положения, в том числе для конечных положений осей.

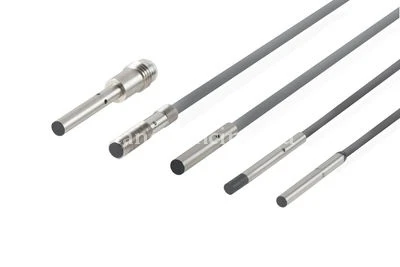

Индуктивный датчик приближения Omron серии E2E, в том числе в исполнении малого диаметра. Подходит для замены неисправного датчика положения на оси.
Перед заказом уточните у специалистов точную модификацию датчика: тип выхода, напряжение питания и рабочий зазор должны соответствовать исходному.
Настройка и режим работы: когда виноваты параметры
Если механика исправна, тормоз открывается, а проводка в порядке, проверяйте настройки контура. Слишком высокие усиления контура скорости и положения вызывают высокочастотные колебания, которые не видны глазу, но поднимают ток и перегружают двигатель. Признаки: свист или гул на остановке, вибрация корпуса двигателя, ток в простое выше обычного.
Следующий фактор — отношение момента инерции нагрузки к моменту инерции ротора. При большом отношении привод плохо управляет осью, а компенсировать это приходится высоким моментом при разгоне. Допустимые значения указаны в руководстве на серию; при выходе за них подбирают двигатель с большей инерцией ротора либо вводят редуктор.
Наконец, оцените профиль движения. Привод защищается от перегрузки по среднему моменту, поэтому цикл с частыми реверсами и резкими ускорениями способен вызвать аварию, даже если пиковый момент в норме. Снижение ускорений и увеличение пауз часто решают проблему без замены оборудования. Типовой подход к проверке:
- оцените момент на разгоне, на постоянной скорости и при торможении;
- посчитайте среднеквадратичное значение за цикл и сравните с номинальным моментом двигателя;
- если запас меньше 20–30%, это ориентир общеинженерный, уточняйте по руководству, — пересмотрите режим или подбор двигателя;
- для вертикальных осей проверьте, нет ли противовеса и не работает ли двигатель «на удержание» через ток.
При подборе двигателя и усилителя под ось полезны разделы каталога «Серводвигатели» и «Сервоусилители». Если перегрев двигателя сопровождает перегрузку, дополнительно изучите причины перегрева серводвигателя.
Когда нужен ремонт или замена
Если по результатам всех проверок механика исправна, проводка в норме, настройки адекватны, а авария 16.0 сохраняется, возможны три сценария:
- Неисправен двигатель. Межвитковое замыкание, повреждение подшипников, ухудшенная изоляция. Двигатель потребляет повышенный ток при нормальной механике. Проверку изоляции и сопротивления обмоток выполняют при отключённом от двигателя приводе.
- Неисправна силовая часть или измерение тока в приводе. Привод считает нагрузку неверно либо выдаёт искажённый ток. Диагностируется стендовой проверкой и сравнением с заведомо исправным двигателем.
- Неисправен энкодер. Двигатель теряет синхронизм, момент создаётся неэффективно, ток растёт. Требует замены или ремонта датчика обратной связи.
Не заменяйте привод и двигатель одновременно без диагностики: так можно потерять причину и получить ту же аварию на новом оборудовании. Для ремонта электроники и приводов в нашей компании есть отдельное направление: ремонт промышленного оборудования. Если нужно определить причину сбоя по коду и симптомам, воспользуйтесь системой диагностики. Продукцию производителя можно посмотреть на странице Omron.
FAQ: частые вопросы
Что означает код 16.0 на сервоприводе Omron R88D?
Это авария перегрузки (Overload): двигатель слишком долго работал с моментом выше номинального, и привод отключил выход. Точную расшифровку для вашей серии уточняйте по руководству на привод.
Можно ли просто сбросить аварию и продолжить работу?
Сбросить можно, но если причина не устранена, авария вернётся, а двигатель будет работать в тяжёлом режиме. Сначала найдите источник повышенной нагрузки.
Как понять, что виновата механика, а не привод?
Отсоедините двигатель от механизма и проверьте его без нагрузки. Если авария пропала, причина в механике оси; если осталась, проверяйте проводку, энкодер, настройки и сам двигатель.
Почему авария возникает сразу при пуске двигателя с тормозом?
Частая причина — тормоз не растормаживается из-за отсутствия или недостаточного напряжения. Двигатель пытается вращаться против тормоза, ток растёт, и срабатывает защита.
Может ли неверное подключение фаз вызвать ошибку перегрузки?
Да. При неправильном порядке или обрыве фазы двигатель не развивает нужный момент, ток растёт, и привод фиксирует перегрузку. Проверьте клеммы и силовой кабель.
Заключение
Авария 16.0 на Omron R88D — сигнал защиты по нагрузке, а не приговор приводу. В большинстве случаев причину находят в механике оси, тормозе, проводке или режиме работы, и только после исключения этих факторов подозревают двигатель и силовую часть. Диагностику лучше вести последовательно: от фиксации обстоятельств аварии, через проверку без нагрузки, к анализу настроек и цикла.
Если самостоятельно определить причину не удаётся или нужна консультация по подбору двигателя, усилителя либо датчиков положения, обратитесь к специалистам ООО «Эффективное производство»: поможем подобрать компоненты и организовать проверку или ремонт.
